KMV, KMV-L burkolókeretek manzárd tetőkhöz

Moduły do zespolenia mansardowego KMV, KMV-LLeírás

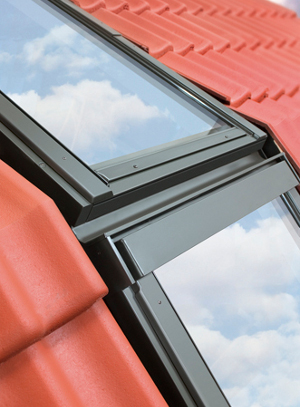

A KM modulokat manzárd-tetős sorolásoknál alkalmazzák.  A padlástéri tetőkbe sorolva egymás alá szerelhetők.  Ezek a modulok csak egy típusban kapható, melynek ablakai beépíthetők V mélységű tetőrendszerbe. A felső ablak beépítési szöge: 15° -tól 60° -ig, az alsóé pedig: 45° -tól 90° -ig terjed. A belső tető szög határa: 105° és 150° között kell lennie.
A fóliagallérhoz jár egy faszerkezet, mely belül köti össze az ablakot.









A burkolókeret felépítése

Az ablakot összekapcsoló elemből és egy aló részből tevődik össze. KMV típushoz ékburkolattal együtt kapható, mely véd a hó illetve a levelek beáramlásá

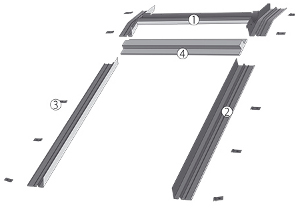

Schemat modułu do zespolenia mansardowego KMV, KMV-L

A KM manzárd modul részei


1 — az ablakot függőlegesen összekapcsoló elem
2 — a modulrendszer oldalsó részei
3 — fém tartócsíkok
4 — két ablakot összekapcsoló falemez
