Flashings

Burkolókeretek hullámos tetőfedő anyagokhoz EZN-A, EZV-A, EZV-A XDP

Leírás

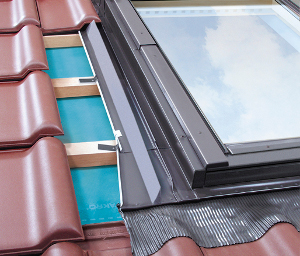

Flashing for Tiled Coverings EZN-A, EZV-A, EZV-A XDPAz EZ típusú burkolókeret hullámos tetőfedő anyagokhoz ajánlott. Lehetővé teszi az ablak hézagmentes illesztését profilos tetőfedő anyagokkal (cserép, profilos fémlemez) illetve bármilyen egyéb tetőfedő anyaggal 45 mm-es profilmagasságig.

Alaptípusa szóló beépítésre alkalmas, illetve az alábbi módokon sorolva is beépíthető:

- N (+3 cm) és V (0 cm) beépítési mélységben vízszintes és függőleges soroláshoz, valamint csoportos beépítéshez

- J (-3 cm) beépítési mélységben vízszintes soroláshoz. Az ablakok közötti  távolság vízszintesen és függőlegesen alapesetben 10 cm.

Figyelem: amennyiben a sorolótávolság eltér a standardtól, azt rendelés leadásakor mindenképpen közölni kell.

Az EZ burkolókeret hagyományos beépítési mélysége V - azaz EZV.

Beépíthető a következő dőlésszögű tetőkbe:
15° és 90° között N és V mélységben,
20° és 90° között J mélységben.

Az EZ_ típusúflashing EZV-A XDP burkolókereteket ólomköpenyes (EZ_-P) vagy aluköpenyes (EZ_-A) kivitelben gyártjuk.

Az EZV-A XDP a következő elemeket tartalmazza:

1 -  hagyományos EZV-A burkolókkeret
2 -  páraáteresztő fóliagallér
3 -  birkagyapjú hőszigetelés







A burkolókeret felépítése


A burkolókeret négy részből áll (alsó, két oldalsó és felső részből). Az alsó rész egy elasztikus kötény, alján ragasztócsíkkal, ami biztos rögzítést ad a tetőfedő anyaghoz. A fő részeken kívül páraelvezető csatornával is rendelkezik, a tetőfólián képződő páralecsapódásból származó víz elvezetésére. Az oldalsó tömítőszivacs ékek megakadályozzák a por, falevél és hó bejutását a tetőszerkezetbe.

Vertical and horizontal cross-section with EZV- A flashing elements



Az EZV-A burkolókeret felépítése

1 — a burkolókeret alsó része 165 mm- es ólomköpennyel
2 — oldalsó részek
3 — a burkolókeret felső része
4 — rögzítő fémlemez csíkok
5 — páraelvezető csatorna
6 — tömitőszivacs
