Flashings

EFW lapostető rendszer

Leírás

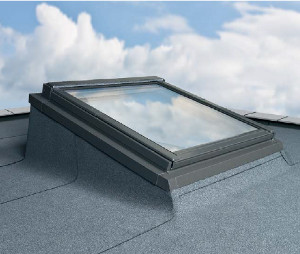

Flat Roof System EFW

Az EFW lapostető rendszer elősegíti a tetőtéri ablakok beszerelését nagyon alacsony dölésszögű tetőkbe. Ez a rendszer 15° -kal megemeli a beszerelési szöget a tető síkjához képest. Leginkább ipari csarnokok, raktárak természetes fénnyel történő megvilágításához alkalmazzák, megtartva a jó höszigetelő képességet. Használható még lakóépületek padlásterének hasznosításánál kis dőlésszögű tetők esetén.

Alaptípusa önálló beépítésre szolgál. Sorolása vízszintesen lehetséges, min. 30 cm ablakok közötti távolságtartással.

0 - 15º -os dőlésszögű tetőkbe építhető be.





A rendszer felépítése


A burkolókeret két részre van osztva: Fakeretre (hőszigetelő anyaggal ellátott), és burkolókeretre, mely összeköti a fakeretet az ablakkal. A szögvasak a csomagolás dobozában találhatóak..



Vertical and horizontal cross-section with Flat Roof System EFW elements

Az EFW lapostető rendszer részei
1 — a burkolókeret alsó része
2 — oldalsó részek
3 — a burkolókeret felső része
4 — hőszigetelt falemez
