Burkolókeretek vékony, sík tetőfedő anyagokhoz ESV, ESJ

Leírás

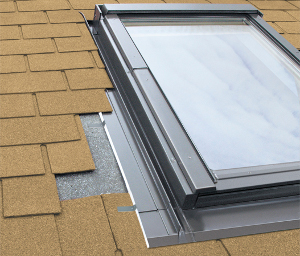

Flashings for Thin, Flat Roof Coverings ESV, ESJAz ES típusú burkolókeret lehetővé teszi az ablakok hézagmentes összeépítését sík, vékony tetőfedő anyagokkal, mint: bitumenes lemez, sík fémlemez, bitumenzsindely, terméspala 10 mm (2x5 mm) vastagságig.

Alaptípusa szóló beépítésre alkalmas, rendelésre sorolt változatban is kapható:

- V beépítési mélységben (0 cm) vízszintes és függőleges soroláshoz, valamint csoportos beépítéshez

- J beépítési mélységben (-3 cm) vízszintes soroláshoz. Az ablakok közötti  standard sorolótávolság vízszintesen és függőlegesen 10 cm.

Figyelem: amennyiben a sorolótávolság eltér a standardtól, azt rendelés leadásakor mindenképpen közölni kell.

Az ES burkolókeret hagyományos beépítési mélysége V - azaz ESV.

Beépíthető a következő dőlésszögű tetőkbe:
15° és 90° között V mélységben,
20° és 90° között J mélységben.

Vertical and horizontal cross-section of FTP-V window with ESJ flashing

A burkolókeret felépítése
.A burkolókeret négy részből áll (alsó, két oldalsó és felső részből). Az alsó rész egy ragasztó csíkkal van ellátva, ami a tetőfedő anyaghoz biztos rögzítést ad.



Vízszintes és függőleges részek FTP-V tetőablakhoz, ESV J burkolókerettel

1 — a burkolókeret felső része
2 — a burkolókeret alsó része
3 — oldalsó rész
4 — rögzítő fémlemez csíkok
