Kiemelő burkolókeretek ESA, EZA-P, EHA-P

Kiemelő burkolókeretek leírása

Flashing for Changing Window Installation Angle ESA, EZA-P, EHA-P

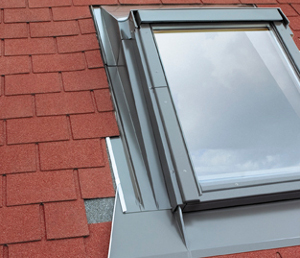

EA típusú speciális burkolókeret a tetősíkhoz viszonyítva megváltoztatja az ablak szerelési szögét 10 fokkal (kiemeli az ablakot) . Ez lehetővé teszi a tetőtéri ablak beszerelését kis lejtésű tetőbe is (már 10°-tól). Alaptípusa önálló ablakként történő beépítésre szolgál, de sorolása vízszintesen lehetséges, 20 cm távolságtartással az ablakok között. Az EA burkolókeret alkalmazása manzárdtetők esetében vagy alacsony tetőtereknél lehetővé teszi a helyiség terének növelését.

Az EA_ típusú burkolókeret a tetőfedés anyagától függően három csoportra osztható:
1. ESA burkolókeret – sík tetőfedő anyagokhoz– rétegvastagság:
   10 mm (2 x 5 mm): bitumenzsindely, terméspala, bitumenlemez.
2. EZA burkolókeret – hullámos tetőfedő anyaghoz 45 mm -ig:
   cserép és profilos fémlemez.
3. EHA burkolókeret – magasprofilu tetőfedő anyagokhoz
   90 mm-ig: cserép, profilpréselt fémlemez.


10° és 75° közötti dőlésszögű tetőkbe ajánlott.



A kiemelő burkolókeret felépítése

A burkolókeret négy részből áll (az alsó, két oldalsó és felső részből). Az alsó rész a tetőfedő anyag fajtájához illeszkedik. A felső és oldalsó elemek olyan kialakításúak, hogy a kiemelésnél képződő üregeket hőszigetelni lehet. A készletben speciális szerelő szögvasak találhatók az ablak kiemeléséhez a tetősíkhoz képest. Az EZA és EHA burkolókeretek páraelvezető csatornával is rendelkeznek, amely a tetőfólián képződő páralecsapódásból származó víz elvezetésére szolgál. Az oldalsó szivacs ékek megakadályozzák a por, hó és falevelek bejutását a tetőszerkezetbe.



Vertical and horizontal cross-section with EZA flashing elements

Az EZA burkolókeret részletei


1 — a burkolókeret alsó része elasztikus köténnyel
2 — oldalsó részek
3 — a burkolókeret felső része
4 — rögzítő fémlemez csíkok
5 — páraelvezető csatorna
6 — tömitő szivacs
