Burkolókeret magasprofilú tetőfedő anyagokhoz EHN-A, EHN-A XDP

Leírás

Flashing for Tiled Coverings EHN-A, EHN-A XDP

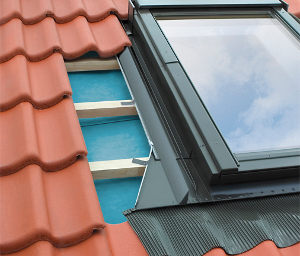

Az EH_ típusú burkolókeret magasprofilú, hullámos tetőfedő anyagokhoz alakalmazható 90 mm profilmagasságig. A burkolókeret lehetővé teszi az ablak hézagmentes összeépítését az erősen profilos tetőfedő anyagokkal, mint: cserép, profilpréselt lemez.
Alapkivitelben szóló beépítéshez kapható, rendelésre csoportos beépítéshez is, vízszintes és függőleges soroláshoz.

Az EHN burkolókeret beépítési mélysége N (+3 cm).

Beépíthető:

15° és 90° dőlésszögű tetőkbe

Az EHN típusú burkolókeretet ólomköpenyes (EHN-P) vagy aluköpenyes (EHN-A) kivitelben gyártjuk.









EHN-A XDP consists of standard EHN-AAz EHN-A XDP kombináció a kövektezőket tartalmazza

(1) EHN-A burkolókeret

(2) XDP páraáteresztő fóliagallér

(3) impregnált birkagyapjú hőszigetelő anyag






A burkolókeret részletei

A burkolókeret négy részből áll (az alsó, két oldalsó és felső részből). Az alsó rész egy hosszú, széles és elasztikus kötényben végződik, melyet könnyű a tetőfedő anyag magas profiljához illeszteni, az alján lévő ragasztó csík pedig biztos rögzítést ad. A fő részeken kívül páraelvezető csatornával rendelkezik, amely a tetőfólián képződő páralecsapódásból származó víz elvezetésére szolgál. Az oldalsó tömítőszivacs ékek megakadályozzák a por, falevél és hó bejutását a tetőszerkezetbe.



Vertical and horizontal cross-section with EHN- A flashing elements

Az EHN- A burkolókeret robbantott ábrája és részletei


1 — a burkolókeret alsó része 220 mm-es rugalmas köpennyel
2 — oldalsó részek
3 — a burkolókeret felső része
4 — rögzítő fémlemez csíkok
5 — páraelvezető csatorna
6 — tömitő szivacs
